Bagaimanakah PCB berkelajuan tinggi menyokong penghantaran isyarat frekuensi tinggi yang boleh dipercayai?

2026-01-30 - Tinggalkan saya mesej

Ringkasan Artikel

PCB berkelajuan tinggimemainkan peranan penting dalam produk elektronik moden di mana kadar data, integriti isyarat dan kestabilan sistem adalah penting. Daripada peralatan komunikasi dan pelayan kepada elektronik automotif dan sistem kawalan industri, Reka bentuk PCB berkelajuan tinggi secara langsung mempengaruhi prestasi dan kebolehpercayaan. Artikel ini memberikan penjelasan menyeluruh tentang asas PCB berkelajuan tinggi, pertimbangan reka bentuk, pemilihan bahan dan parameter praktikal, membantu pembaca memahami cara PCB berkelajuan tinggi menyelesaikan cabaran kejuruteraan dunia sebenar.

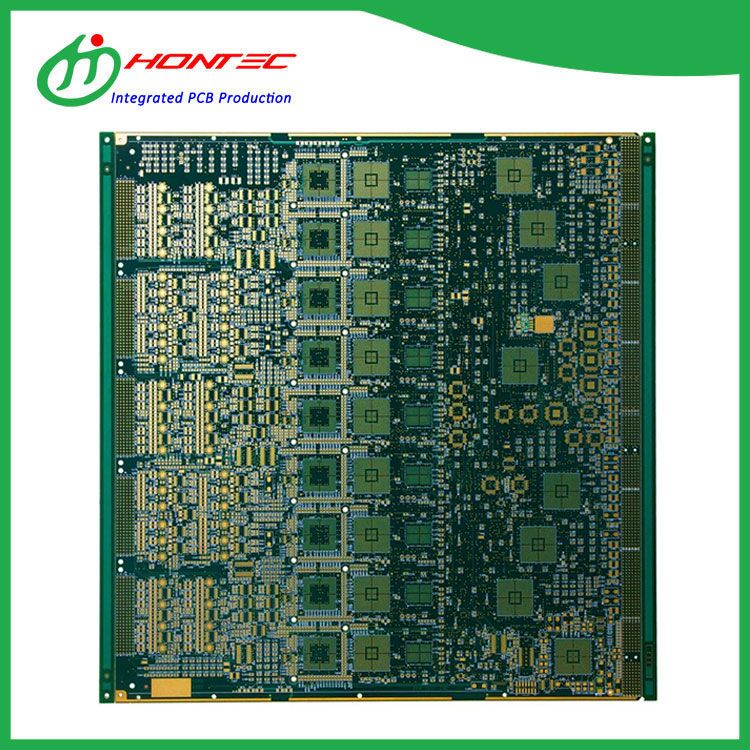

22Layer RF PCB

Garis besar

  • Pengenalan kepada PCB berkelajuan tinggi
  • Mengapa PCB Berkelajuan Tinggi Penting dalam Elektronik Moden
  • Prinsip Reka Bentuk Teras PCB berkelajuan tinggi
  • Pemilihan Bahan dan Strategi Timbunan
  • Parameter Teknikal Utama Diterangkan
  • Cabaran Biasa dan Penyelesaian Praktikal
  • Senario Aplikasi PCB berkelajuan tinggi
  • Soalan Lazim
  • Kesimpulan dan Hubungi Kami

Pengenalan kepada PCB berkelajuan tinggi

PCB berkelajuan tinggi merujuk kepada papan litar bercetak yang direka untuk mengendalikan isyarat digital frekuensi tinggi dan berkelajuan tinggi dengan herotan dan kehilangan yang minimum. Apabila masa kenaikan isyarat menjadi lebih pendek dan kadar data meningkat, kaedah reka bentuk PCB tradisional tidak lagi mencukupi. PCB berkelajuan tinggi memberi tumpuan kepada mengawal impedans, meminimumkan crosstalk, mengurangkan gangguan elektromagnet dan mengekalkan integriti isyarat merentas keseluruhan laluan penghantaran.

Daripada hanya menghalakan jejak antara komponen, reka bentuk PCB berkelajuan tinggi menganggap setiap laluan isyarat sebagai talian penghantaran terkawal. Peralihan dalam falsafah reka bentuk ini penting untuk memenuhi permintaan prestasi sistem elektronik moden.


Mengapa PCB Berkelajuan Tinggi Penting dalam Elektronik Moden

Sistem elektronik moden beroperasi pada kelajuan yang semakin tinggi. Antara muka seperti PCIe, USB, HDMI, Ethernet dan memori berkelajuan tinggi semuanya bergantung pada pemasaan isyarat yang tepat dan integriti bentuk gelombang. Tanpa teknik reka bentuk PCB berkelajuan tinggi, sistem mungkin mengalami ralat data, pantulan isyarat, hingar berlebihan atau kegagalan fungsi sepenuhnya.

PCB berkelajuan tinggi menangani titik kesakitan pelanggan seperti komunikasi yang tidak stabil, sinaran elektromagnet yang berlebihan, jangka hayat produk yang berkurangan dan kesukaran melepasi ujian pematuhan. Dengan menyepadukan pertimbangan elektrik, bahan dan pembuatan, PCB berkelajuan tinggi memastikan operasi yang boleh dipercayai walaupun dalam keadaan yang mencabar.


Prinsip Reka Bentuk Teras PCB berkelajuan tinggi

Beberapa prinsip asas membimbing reka bentuk PCB berkelajuan tinggi. Prinsip-prinsip ini bekerjasama untuk mengekalkan kualiti isyarat di seluruh litar.

  • Kawalan Impedans:Mengekalkan impedans surih yang konsisten menghalang pantulan isyarat dan herotan.
  • Laluan Isyarat Pendek:Mengurangkan panjang surih meminimumkan kelewatan dan pengecilan penyebaran.
  • Pembumian yang betul:Pesawat rujukan berterusan menyediakan laluan balik yang stabil untuk isyarat berkelajuan tinggi.
  • Perancangan Lapisan:Reka bentuk susunan logik mengasingkan isyarat sensitif dan mengurangkan gangguan.
  • Strategi Penamatan:Penamatan yang betul menyerap pantulan pada punca atau beban.

Prinsip-prinsip ini digunakan sepanjang reka bentuk skematik, perancangan susun atur, dan penyediaan pembuatan untuk memastikan konsistensi daripada konsep kepada produk siap.


Pemilihan Bahan dan Strategi Timbunan

Pemilihan bahan adalah faktor penentu dalam prestasi PCB berkelajuan tinggi. Kestabilan malar dielektrik, faktor pelesapan, dan kelakuan terma semuanya mempengaruhi kualiti penghantaran isyarat.

Kategori bahan biasa yang digunakan dalam PCB berkelajuan tinggi termasuk FR-4 termaju, laminat kehilangan rendah dan bahan frekuensi tinggi. Pilihan bergantung pada kekerapan operasi, masa kenaikan isyarat, dan keperluan persekitaran.

Strategi tindanan menentukan cara lapisan isyarat, satah kuasa dan satah tanah disusun. Timbunan yang direka dengan baik mengurangkan variasi impedans, menyekat gandingan hingar dan memudahkan kawalan pembuatan.


Parameter Teknikal Utama Diterangkan

Parameter Penerangan
Kekerapan Operasi Mentakrifkan kekerapan isyarat maksimum yang boleh disokong dengan pasti oleh PCB
Pemalar Dielektrik Memberi kesan kepada kelajuan perambatan isyarat dan kestabilan impedans
Faktor Pelesapan Menunjukkan kehilangan tenaga isyarat semasa penghantaran
Toleransi Impedans Mengawal pantulan dan herotan isyarat
Kiraan Lapisan Menyokong pengasingan isyarat, integriti kuasa dan ketumpatan penghalaan
Ketebalan Tembaga Mempengaruhi rintangan, pelesapan haba, dan pengiraan impedans

Cabaran Biasa dan Penyelesaian Praktikal

Reka bentuk PCB berkelajuan tinggi memperkenalkan cabaran yang berbeza daripada pembangunan PCB konvensional. Isu biasa termasuk pantulan isyarat, perbualan silang antara jejak bersebelahan, masalah integriti kuasa dan gangguan elektromagnet.

Penyelesaian melibatkan pemodelan impedans yang tepat, jarak terkawal antara jejak, rangkaian pengagihan kuasa yang dioptimumkan, dan penggunaan jahitan vias dan satah rujukan yang betul. Kaedah simulasi dan pengesahan lanjutan mengurangkan lagi risiko reka bentuk sebelum pembuatan.


Senario Aplikasi PCB berkelajuan tinggi

Teknologi PCB berkelajuan tinggi digunakan secara meluas merentasi pelbagai industri. Bidang aplikasi biasa termasuk pusat data, infrastruktur telekomunikasi, elektronik automotif, peralatan perubatan dan automasi industri.

Dalam senario ini, kebolehpercayaan sistem dan kestabilan jangka panjang adalah kritikal. PCB berkelajuan tinggi memastikan sistem elektronik yang kompleks beroperasi secara konsisten di bawah daya pemprosesan data yang tinggi dan keadaan persekitaran yang mencabar.


Soalan Lazim

Apakah yang membezakan PCB berkelajuan tinggi daripada PCB standard?

PCB berkelajuan tinggi memfokuskan pada tingkah laku talian penghantaran, kawalan impedans dan integriti isyarat, manakala PCB standard terutamanya menangani ketersambungan asas dan kefungsian elektrik.

Adakah PCB berkelajuan tinggi memerlukan proses pembuatan khas?

Ya, toleransi yang lebih ketat, bahan dielektrik terkawal, dan penjajaran lapisan yang tepat selalunya diperlukan untuk memenuhi sasaran prestasi PCB berkelajuan tinggi.

Bagaimanakah PCB berkelajuan tinggi meningkatkan kebolehpercayaan sistem?

Dengan meminimumkan herotan isyarat, mengurangkan bunyi bising dan menstabilkan pengagihan kuasa, PCB berkelajuan tinggi memastikan prestasi yang konsisten dan mengurangkan risiko kegagalan dalam sistem berkelajuan tinggi.


Kesimpulan dan Hubungi Kami

PCB berkelajuan tinggi ialah teknologi asas untuk sistem elektronik termaju yang menuntut ketepatan, kelajuan dan kestabilan. Melalui reka bentuk yang teliti, pemilihan bahan dan kawalan pembuatan, PCB berkelajuan tinggi membolehkan penghantaran isyarat frekuensi tinggi yang boleh dipercayai merentasi pelbagai aplikasi.

Dengan pengalaman yang luas dalam pembangunan dan pembuatan PCB berkelajuan tinggi,HONTECmenyampaikan penyelesaian yang disesuaikan dengan keperluan teknikal yang kompleks dan keadaan operasi dunia sebenar. Untuk penyelesaian PCB berkelajuan tinggi tersuai yang menyokong produk elektronik generasi akan datang anda,hubungi kamihari ini untuk membincangkan keperluan projek dan matlamat teknikal anda.
