PCB optoelektronikialah komponen teras dalam penyepaduan optik dan elektronik moden, menyokong aplikasi di mana isyarat berasaskan cahaya dan kawalan elektronik mesti beroperasi dengan ketepatan dan kestabilan. Artikel ini memberikan penjelasan menyeluruh tentang cara PCB optoelektronik berfungsi, cabaran yang dihadapi pelanggan semasa reka bentuk dan pembuatan, dan cara memilih penyelesaian yang boleh dipercayai untuk persekitaran yang mencabar. Ia juga menerangkan pilihan bahan, pertimbangan reka bentuk struktur, kaedah kawalan kualiti, dan senario aplikasi, membantu jurutera dan pembuat keputusan mengurangkan risiko dan meningkatkan prestasi sistem. HONTEC menyampaikan penyelesaian PCB optoelektronik yang direka bentuk untuk kebolehpercayaan, skalabiliti dan kestabilan operasi jangka panjang.

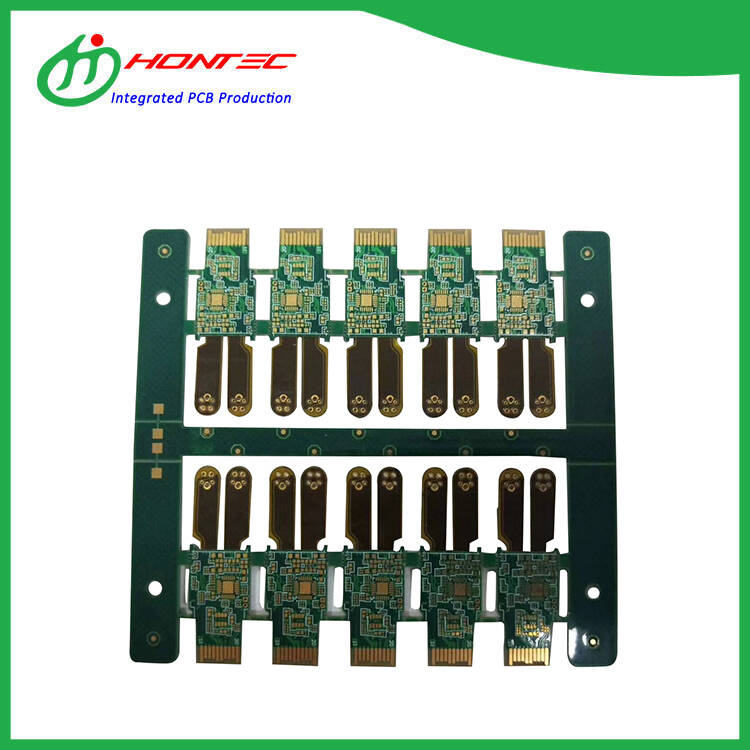

PCB optoelektronik ialah papan litar bercetak yang direka bentuk untuk menyepadukan komponen optik, seperti LED, fotodiod, peranti laser atau penderia optik, dengan litar elektronik. Tidak seperti PCB konvensional, PCB optoelektronik mesti mengurus kedua-dua integriti isyarat elektrik dan prestasi optik, selalunya dalam persekitaran yang padat dan memerlukan haba.
Papan ini digunakan secara meluas dalam sistem komunikasi, penderiaan industri, elektronik automotif, peranti perubatan dan produk pengguna termaju. HONTEC memfokuskan pada reka bentuk PCB optoelektronik yang memastikan penghantaran isyarat yang stabil, penjajaran optik yang tepat dan prestasi terma yang konsisten.
Pelanggan yang bekerja dengan PCB optoelektronik sering menghadapi cabaran kompleks yang secara langsung menjejaskan kebolehpercayaan produk dan masa untuk memasarkan.
Titik kesakitan ini menyerlahkan kepentingan reka bentuk bersepadu, proses pembuatan terkawal dan sokongan teknikal yang berpengalaman.
PCB optoelektronik biasanya terdiri daripada berbilang lapisan berfungsi, setiap satu direka untuk menyokong keperluan prestasi tertentu.
Penyepaduan yang betul bagi elemen ini memastikan ketepatan optik dan kebolehpercayaan elektrik sepanjang kitaran hayat produk.
Pemilihan bahan memainkan peranan penting dalam prestasi PCB optoelektronik. Bahan yang salah boleh menjejaskan kejelasan optik, kestabilan terma atau kebolehpercayaan jangka panjang.
HONTEC menilai prestasi bahan berdasarkan persekitaran operasi, keperluan optik dan jangka hayat perkhidmatan untuk menyampaikan penyelesaian yang dioptimumkan.
Reka bentuk PCB optoelektronik yang berjaya memerlukan penyelarasan yang rapat antara pertimbangan optik, elektrik dan mekanikal.
Reka bentuk yang dirancang dengan baik mengurangkan kerja semula, meningkatkan hasil dan memastikan output optik yang stabil dalam keadaan dunia sebenar.
Pembuatan PCB optoelektronik memerlukan kawalan proses yang ketat untuk mengekalkan konsistensi dan ketepatan.
HONTEC menggunakan prosedur pengeluaran piawai dan pemantauan berterusan untuk memastikan setiap PCB optoelektronik memenuhi spesifikasi reka bentuk.
| Jenis PCB | Ciri-ciri Utama | Kelebihan Utama | Kegunaan Biasa |
|---|---|---|---|
| PCB standard | Reka bentuk elektrik sahaja | Kos rendah | Elektronik asas |
| PCB Berkelajuan Tinggi | Impedans terkawal | Kestabilan isyarat | Komunikasi data |
| PCB optoelektronik | Integrasi optik dan elektrik | Ketepatan dan kebolehpercayaan | Penderiaan optik dan penghantaran |
Penyelesaian PCB optoelektronik menyokong pelbagai aplikasi termaju.
Ujian kebolehpercayaan adalah penting untuk mengesahkan prestasi PCB optoelektronik di bawah keadaan operasi sebenar.
HONTEC melaksanakan pemeriksaan dan ujian berbilang peringkat untuk memastikan kualiti yang konsisten dan prestasi yang boleh dipercayai.
Apakah yang menjadikan PCB optoelektronik berbeza daripada PCB standard?
PCB optoelektronik menyepadukan komponen optik dan memerlukan penjajaran yang tepat, kawalan haba dan pemilihan bahan melebihi reka bentuk elektrik standard.
Bolehkah PCB optoelektronik disesuaikan?
ya. Susun atur, bahan dan struktur lapisan boleh disesuaikan berdasarkan keperluan optik dan elektrik.
Bagaimanakah haba diuruskan dalam PCB optoelektronik?
Vias terma, substrat kekonduksian tinggi dan susun atur yang dioptimumkan biasanya digunakan untuk menghilangkan haba.
Adakah PCB optoelektronik sesuai untuk pengeluaran besar-besaran?
Dengan reka bentuk dan kawalan proses yang betul, PCB optoelektronik menyokong prototaip volum rendah dan pembuatan berskala besar.
PCB optoelektronik ialah asas penting untuk sistem moden yang bergantung pada penghantaran isyarat berasaskan cahaya yang tepat dan kawalan elektronik. Dengan menangani kerumitan reka bentuk, pemilihan bahan dan ketepatan pembuatan, perniagaan boleh mencapai kebolehpercayaan yang lebih tinggi dan prestasi jangka panjang yang lebih baik.
HONTECmenyediakan penyelesaian PCB optoelektronik profesional yang disesuaikan dengan keperluan aplikasi yang kompleks. Jika anda merancang sistem optik baharu atau ingin menambah baik reka bentuk sedia ada,hubungi kamiuntuk membincangkan keperluan teknikal anda dan mengetahui cara HONTEC boleh menyokong projek anda dengan pembuatan PCB optoelektronik yang stabil dan berkualiti tinggi.
