Dalam landskap elektronik moden, ketumpatan litar dan integriti isyarat mentakrifkan sempadan antara peranti berfungsi dan inovasi peneraju pasaran. Apabila sistem elektronik berkembang lebih padat sambil menuntut prestasi yang lebih tinggi, sistemPapan Berbilang Lapisantelah muncul sebagai teknologi asas yang membolehkan evolusi ini.HONTECberdiri di barisan hadapan domain ini, menyampaikan prototaip campuran tinggi, volum rendah dan pusingan cepatPapan Berbilang Lapisanpenyelesaian kepada industri berteknologi tinggi di 28 negara.
Kerumitan aPapan Berbilang Lapisanmenjangkau jauh melebihi sekadar menambah lebih banyak lapisan. Setiap lapisan tambahan memperkenalkan pertimbangan kawalan impedans, pengurusan haba, dan pendaftaran interlayer yang menuntut keupayaan pembuatan ketepatan.HONTECberoperasi dari lokasi yang strategik di Shenzhen, Guangdong, di mana kemudahan fabrikasi canggih memenuhi piawaian kualiti yang ketat. SetiapPapan Berbilang Lapisandihasilkan membawa jaminan pensijilan UL, SGS dan ISO9001, dengan pelaksanaan berterusan piawaian ISO14001 dan TS16949 yang mencerminkan komitmen terhadap tanggungjawab alam sekitar dan sistem kualiti gred automotif.
Bagi jurutera yang mereka bentuk untuk telekomunikasi, peranti perubatan, sistem aeroangkasa, atau kawalan industri, pilihanPapan Berbilang Lapisanpengilang secara langsung memberi kesan kepada masa ke pasaran dan kebolehpercayaan produk.HONTECmenggabungkan kepakaran teknikal dengan perkhidmatan responsif, bekerjasama dengan UPS, DHL dan penghantar kargo bertaraf dunia untuk memastikan pesanan prototaip dan pengeluaran sampai ke destinasi di seluruh dunia tanpa berlengah-lengah. Setiap pertanyaan menerima jawapan dalam masa 24 jam, mencerminkan pendekatan mengutamakan pelanggan yang telah membina perkongsian berkekalan di seluruh dunia.
Menentukan kiraan lapisan yang sesuai untuk aPapan Berbilang Lapisanmemerlukan pengimbangan prestasi elektrik, kekangan ruang fizikal, dan kerumitan pembuatan. Pertimbangan utama bermula dengan keperluan penghalaan isyarat. Reka bentuk digital berkelajuan tinggi sering menuntut lapisan khusus untuk satah kuasa dan satah darat untuk mengekalkan integriti isyarat dan mengurangkan gangguan elektromagnet. Apabila ketumpatan komponen meningkat, lapisan isyarat tambahan menjadi perlu untuk menampung penghalaan tanpa melanggar peraturan jarak. Pengurusan terma juga mempengaruhi kiraan lapisan, kerana satah tembaga tambahan boleh berfungsi sebagai penyebar haba untuk komponen intensif kuasa.HONTEClazimnya mengesyorkan agar pelanggan menilai bilangan jaring kritikal yang memerlukan impedans terkawal, ketersediaan hartanah papan, dan nisbah aspek yang diingini untuk melalui struktur. Sebuah terancangPapan Berbilang Lapisandengan kiraan lapisan yang sesuai mengurangkan keperluan untuk reka bentuk semula yang mahal semasa pengesahan prototaip dan memastikan bahawa produk akhir memenuhi kedua-dua keperluan elektrik dan mekanikal.
Pendaftaran lapisan ke lapisan ialah salah satu parameter kualiti yang paling kritikal dalamPapan Berbilang Lapisanrekaan.HONTECmenggunakan sistem penjajaran optik termaju dan kawalan pendaftaran berbilang peringkat sepanjang proses pembuatan. Proses ini bermula dengan penggerudian tepat lubang pendaftaran dalam setiap lapisan individu menggunakan sistem berpandukan laser yang mencapai ketepatan kedudukan dalam mikron. Semasa fasa laminasi, sistem laminasi pin khusus memastikan semua lapisan kekal sejajar dengan sempurna di bawah suhu dan tekanan tinggi. Selepas pelapisan, sistem pemeriksaan sinar-X mengesahkan ketepatan pendaftaran sebelum meneruskan ke proses seterusnya. UntukPapan Berbilang Lapisanreka bentuk melebihi dua belas lapisan atau menggabungkan teknik laminasi berurutan, HONTEC menggunakan pemeriksaan optik automatik pada pelbagai peringkat untuk mengesan sebarang salah jajaran sebelum ia menjejaskan produk akhir. Pendekatan pendaftaran yang rapi ini memastikan sambungan vias, vias buta dan interlayer yang terkubur mengekalkan kesinambungan elektrik di seluruh tindanan, menghalang litar terbuka atau kegagalan terputus-putus yang mungkin timbul daripada peralihan lapisan.
Ujian kebolehpercayaan untuk aPapan Berbilang Lapisanmerangkumi kedua-dua pengesahan elektrik dan penilaian tekanan fizikal.HONTECmelaksanakan protokol ujian komprehensif yang bermula dengan ujian elektrik menggunakan probe terbang atau sistem berasaskan lekapan untuk mengesahkan kesinambungan dan pengasingan bagi setiap jaring. UntukPapan Berbilang Lapisanreka bentuk dengan ciri interkoneksi berketumpatan tinggi, ujian impedans dilakukan menggunakan reflektometri domain masa untuk memastikan galangan ciri memenuhi had terima yang ditetapkan. Ujian tegasan terma menjadikan papan kepada pelbagai kitaran variasi suhu melampau untuk mengenal pasti sebarang kecacatan terpendam seperti keretakan tong atau penyimpangan. Ujian tambahan termasuk analisis pencemaran ionik untuk mengesahkan kebersihan, ujian apungan pateri untuk integriti kemasan permukaan, dan analisis pembahagian mikro yang membolehkan pemeriksaan dalaman melalui struktur dan ikatan lapisan. HONTEC mengekalkan rekod kebolehkesanan terperinci untuk setiap Papan Berbilang Lapisan, membolehkan pelanggan mengakses dokumentasi kualiti dan keputusan ujian. Pendekatan berbilang lapisan untuk ujian ini memastikan bahawa papan berfungsi dengan pasti dalam persekitaran aplikasi yang dimaksudkan, sama ada tertakluk kepada kitaran haba automotif, getaran industri atau permintaan operasi jangka panjang.
Perbezaan antara pembekal standard dan rakan kongsi pembuatan yang dipercayai menjadi jelas apabila cabaran reka bentuk timbul.HONTECmenyediakan sokongan kejuruteraan yang merangkumi daripada reka bentuk untuk semakan kebolehkilangan kepada panduan pemilihan bahan untukPapan Berbilang Lapisanprojek. Pelanggan mendapat manfaat daripada akses kepada kepakaran teknikal yang membantu mengoptimumkan susunan lapisan, mengurangkan kos fabrikasi dan menjangkakan potensi kekangan pembuatan sebelum ia memberi kesan kepada jadual.
ThePapan Berbilang Lapisankeupayaan fabrikasi diHONTECmenjangkau daripada prototaip 4-lapisan kepada struktur 20-lapisan kompleks yang menggabungkan vias buta, vias terkubur, dan profil impedans terkawal. Pilihan pemilihan bahan termasuk FR-4 standard untuk aplikasi sensitif kos, bahan berprestasi tinggi seperti Megtron dan Isola untuk keperluan frekuensi tinggi, dan lamina khusus untuk aplikasi RF dan gelombang mikro.
Dengan pasukan responsif yang komited untuk komunikasi yang jelas dan rangkaian logistik yang dibina untuk jangkauan global,HONTECmenyampaikanPapan Berbilang Lapisanpenyelesaian yang menyelaraskan kecemerlangan teknikal dengan kecekapan operasi. Untuk jurutera reka bentuk dan profesional perolehan yang mencari rakan kongsi yang boleh dipercayai untuk keperluan PCB yang kompleks,HONTECmewakili pilihan yang terbukti disokong oleh pensijilan, pengalaman dan falsafah mengutamakan pelanggan.
ST115G PCB - dengan berkembangnya teknologi bersepadu dan teknologi pembungkusan mikroelektronik, kepadatan daya komponen elektronik semakin bertambah, sementara ukuran fizikal komponen elektronik dan peralatan elektronik secara beransur-ansur cenderung kecil dan miniatur, mengakibatkan pengumpulan panas yang cepat , mengakibatkan peningkatan fluks panas di sekitar peranti bersepadu. Oleh itu, persekitaran suhu tinggi akan mempengaruhi komponen dan peranti elektronik. Ini memerlukan skema kawalan terma yang lebih cekap. Oleh itu, pelepasan haba komponen elektronik telah menjadi tumpuan utama dalam pembuatan komponen elektronik dan peralatan elektronik semasa.

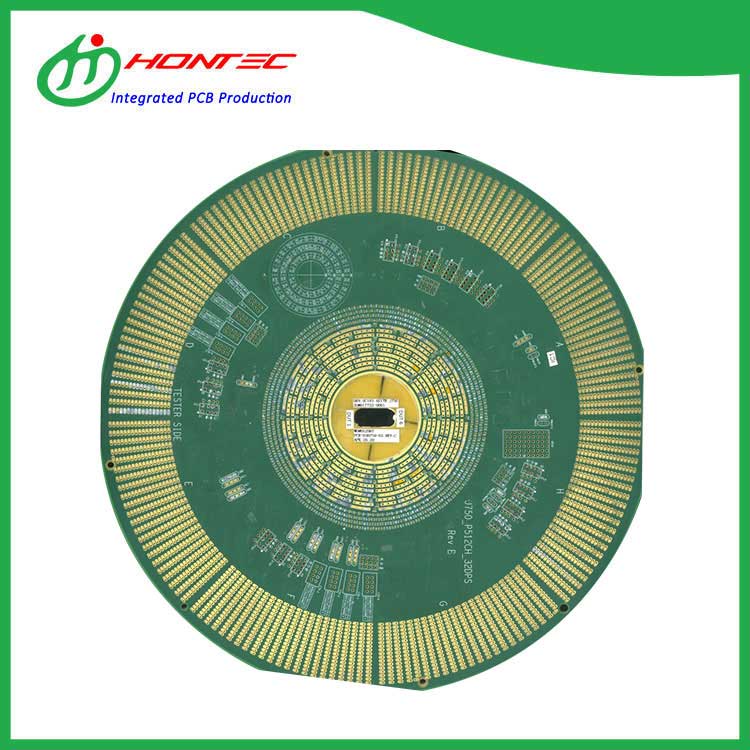

PCB bebas halogen - halogen (halogen) adalah kumpulan VII unsur Duzhi bukan emas di Bai, termasuk lima elemen: fluorin, klorin, bromin, yodium dan astatin. Astatine adalah unsur radioaktif, dan halogen biasanya disebut sebagai fluor, klorin, bromin dan yodium. PCB bebas halogen adalah PCB perlindungan alam sekitar tidak mengandungi unsur-unsur di atas.
Tg250 PCB diperbuat daripada bahan polimida. Ia dapat menahan suhu tinggi untuk jangka masa yang lama dan tidak berubah bentuk pada suhu 230 darjah. Ia sesuai untuk peralatan suhu tinggi, dan harganya sedikit lebih tinggi daripada FR4 biasa
S1000-2M PCB diperbuat daripada bahan S1000-2M dengan nilai TG 180. Ia adalah pilihan yang baik untuk PCB Multilayer dengan kebolehpercayaan tinggi, prestasi kos tinggi, prestasi tinggi, kestabilan dan kepraktisan
Untuk aplikasi berkelajuan tinggi, prestasi plat memainkan peranan penting. PCB IT180A tergolong dalam papan Tg tinggi, yang juga biasa digunakan papan Tg tinggi. Ia mempunyai prestasi kos tinggi, prestasi stabil, dan dapat digunakan untuk isyarat dalam jarak 10G.
ENEPIG PCB adalah singkatan penyaduran emas, penyaduran paladium dan penyaduran nikel. Lapisan PCB ENEPIG adalah teknologi terkini yang digunakan dalam industri litar elektronik dan industri semikonduktor. Lapisan emas dengan ketebalan 10 nm dan lapisan paladium dengan ketebalan 50 nm dapat mencapai kekonduksian yang baik, ketahanan kakisan dan rintangan geseran.
