Apabila merancang elektronik moden, satu cabaran yang berterusan membuat banyak jurutera terjaga pada waktu malam. Bagaimanakah kita memastikan isyarat bergerak bersih dan boleh dipercayai pada kelajuan yang sangat tinggi. Soalan ini terletak di tengah-tengah aplikasi berprestasi tinggi seperti infrastruktur 5G, radar lanjutan, dan komunikasi satelit. Di teras menyelesaikan cabaran ini terletak padaHLembaga Kekerapan IGH. PadaHontec, kami mengkhususkan diri dalam membuat komponen kritikal ini, mengubah prinsip reka bentuk teoritis ke dalam produk yang nyata, kebolehpercayaan yang tinggi yang memenuhi permintaan teknologi hari ini.
Apakah prinsip teras di sebalik meminimumkan kehilangan isyarat
Untuk menangani kehilangan isyarat, kita mesti terlebih dahulu memahami apa yang menyebabkannya. ALembaga Kekerapan Tinggibukan sekadar PCB standard. Reka bentuknya dengan teliti mengawal beberapa faktor utama. Konsistensi pemalar dielektrik (DK) adalah yang paling utama, kerana variasi dapat mengganggu isyarat. Sama kritikal adalah faktor pelesapan (DF), yang menentukan berapa banyak tenaga isyarat yang hilang sebagai haba dalam bahan substrat. PadaHontec, Falsafah reka bentuk kami bermula dengan pemilihan bahan. Kami bekerjasama dengan pembekal laminate terkemuka untuk menggunakan substrat dengan nilai-nilai DK/DF ultra-rendah dan stabil, memastikan tingkah laku isyarat yang boleh diramal dari asas lembaga.
Bagaimana impedans dan penghalaan ketepatan terkawal membuat perbezaan
Sebaik sahaja bahan yang betul dipilih, ketepatan mengambil alih. Bagaimanakah kita dapat mengekalkan integriti isyarat di seluruh laluan jejak. Jawapannya terletak pada penghalaan impedans terkawal dan reka bentuk stack-up yang canggih. Pasukan kejuruteraan kami menggunakan perisian simulasi lanjutan untuk memodelkan stack-up PCB sebelum pembuatan bermula. Ini membolehkan kita menentukan lebar jejak yang tepat dan jarak untuk mencapai impedans sasaran, biasanya 50 atau 100 ohm, meminimumkan refleksi. Untuk aLembaga Kekerapan Tinggi, Ketepatan ini tidak boleh dirunding. Kami menjamin toleransi impedans yang ketat, seringkali serendah ± 5%, untuk memastikan reka bentuk anda berfungsi sebagai simulasi.
Apa produk khusus yang menampilkan gangguan elektromagnetik
Gangguan, kedua -duanya dipancarkan dan diterima, boleh melumpuhkan litar sensitif. Jadi, bagaimana direka dengan baikLembaga Kekerapan Tinggiperisai terhadap ini. Pendekatan kami mengintegrasikan pelbagai strategi terus ke dalam fabrikasi lembaga:
Skim asas lanjutan:Menggunakan pesawat berbilang titik dan pesawat tanah berdedikasi untuk menyediakan rujukan dan perisai yang bersih.
Melindungi vias:Melaksanakan "jahitan" yang terhuyung -huyung di sekitar jejak kritikal untuk membuat sangkar Faraday.
Kemasan Permukaan:Menawarkan pilihan seperti Electroless Electroless Electroless Palladium Rendaman Emas (ENEPIG) untuk kekonduksian permukaan yang unggul dan integriti isyarat pada frekuensi tinggi.
Untuk menggambarkan spesifikasi yang membawa prinsip -prinsip ini kepada kehidupan, pertimbangkan parameter standardHontecTawaran frekuensi tinggi:
| Kategori parameter | Spesifikasi biasa | Manfaat |
|---|---|---|

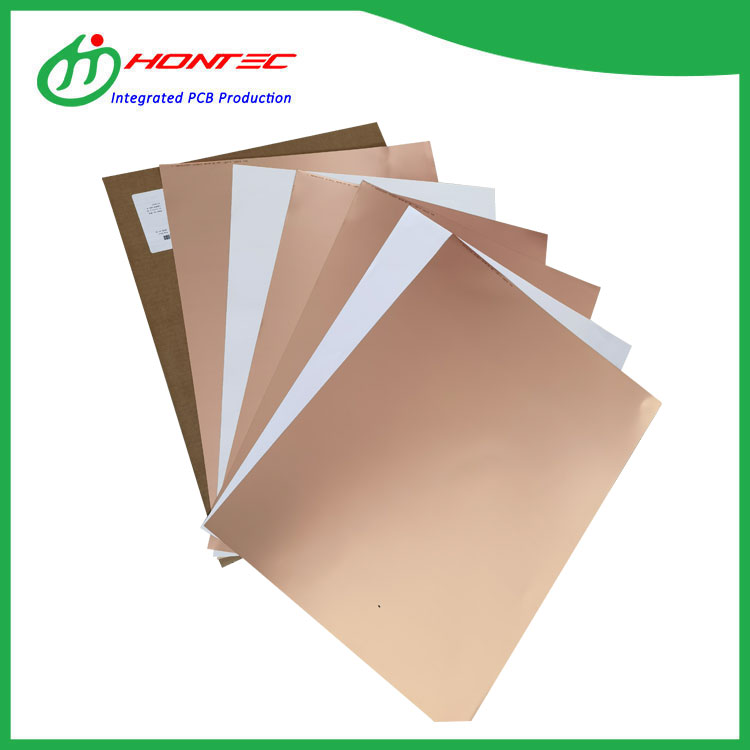

| Bahan teras | Rogers RO4350B, Taconic Tly | Kerugian rendah, stabil DK untuk prestasi yang konsisten |
| Toleransi impedans | ± 5% atau lebih baik | Mengurangkan refleksi isyarat dan memastikan integriti |
| Jejak minimum/ruang | 3/3 mil | Membolehkan penghalaan berkelajuan tinggi yang padat |
| Kemasan permukaan | Enepig, perak rendaman | Prestasi kesan kulit isyarat yang sangat baik |
| Toleransi lubang berlapis | ± 2 mil | Memastikan boleh dipercayai melalui sambungan dan melindungi |
Mengapa bermitra dengan pengeluar pakar yang penting
Merancang yang boleh dipercayaiLembaga Kekerapan Tinggimelampaui mengikuti senarai semak. Ia memerlukan pengetahuan material yang mendalam, pembuatan ketepatan, dan ujian yang ketat. Ini adalah tempatHonteckelebihan menjadi jelas. Kepakaran kami mengubah reka bentuk kompleks ke dalam produk yang boleh dihasilkan, hasil tinggi. Kami tidak hanya membekalkan papan; Kami menjadi lanjutan dari pasukan kejuruteraan anda, yang menawarkan maklum balas reka bentuk untuk pembuatan (DFM) kepada isu -isu yang terdahulu. Dengan peralatan terkawal dan persekitaran proses terkawal kami, kami memastikan setiapLembaga Kekerapan TinggiItu meninggalkan kemudahan kami memenuhi standard kualiti dan prestasi tertinggi.
Adakah anda bersedia untuk menghapuskan kehilangan isyarat dan gangguan dari reka bentuk berkelajuan tinggi seterusnya. Bekerjasama dengan pasukan yang memahami nuansa kritikal. BiarkanHontecSediakan asas yang boleh dipercayai dan berprestasi tinggi inovasi anda layak.Hubungi kamiHari ini dengan keperluan projek anda, dan mari kita bincangkan bagaimana kita boleh membawa aplikasi frekuensi tinggi yang paling mencabar ke kehidupan.
