Nilai teras HONTEC adalah "profesional, integriti, kualiti, inovasi", mematuhi Perniagaan Sejahtera Berdasarkan Sains dan Teknologi, jalan pengurusan saintifik, menjunjung tinggi "Berdasarkan bakat dan teknologi, menyediakan produk dan perkhidmatan berkualiti tinggi , untuk membantu pelanggan mencapai kejayaan maksimum "falsafah perniagaan, mempunyai sekumpulan industri yang berpengalaman berkualiti tinggi pengurusan dan kakitangan teknikal.Kilang kami menyediakan PCB pelbagai lapisan, PCB HDI, PCB tembaga berat, PCB seramik, PCB duit syiling tembaga terkubur.Selamat datang untuk membeli produk kami dari kilang kami.
View as

  • Lubang palam tembaga merealisasikan pemasangan kepadatan tinggi papan litar bercetak dan tembaga tembaga bukan konduktif untuk melalui lubang pendawaian. Ia digunakan secara meluas dalam satelit penerbangan, pelayan, mesin pendawaian, lampu latar LED, dan lain-lain. Berikut adalah kira-kira 18 lapisan tembaga tampal tembaga, saya harap dapat membantu anda memahami lubang tembaga tembaga 18 lapisan dengan lebih baik.

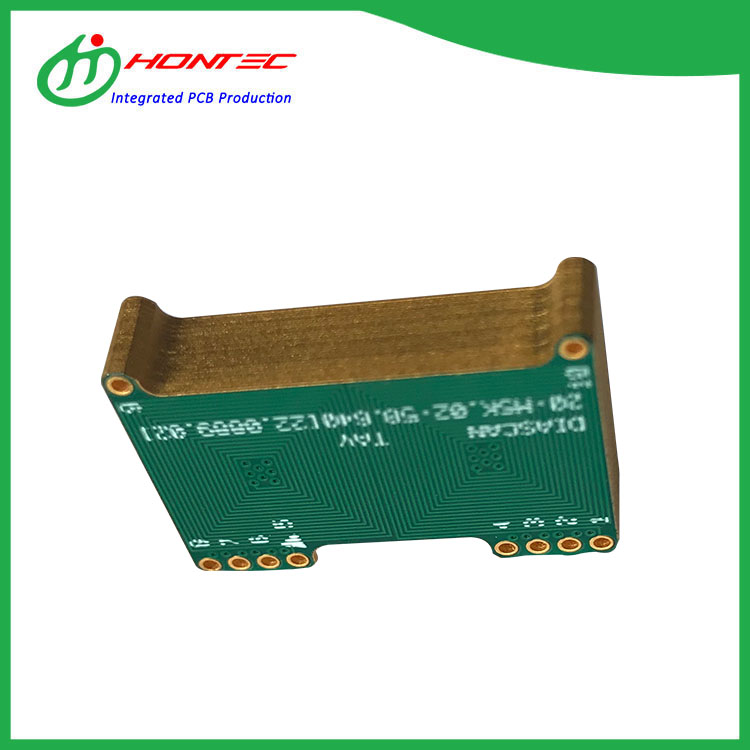

  • Ultra saiz kecil PCB-dibisikkan dengan papan modul, papan gegelung lebih mudah alih, kecil dalam saiz dan ringan dalam berat badan. Ia mempunyai gegelung yang boleh dibuka untuk akses mudah dan pelbagai frekuensi yang luas. Corak litar terutamanya penggulungan, dan papan litar dengan litar terukir dan bukannya giliran dawai tembaga tradisional terutamanya digunakan dalam komponen induktif. Ia mempunyai satu siri kelebihan seperti pengukuran yang tinggi, ketepatan yang tinggi, linearity yang baik, dan struktur mudah. ​​Berikut adalah kira -kira 17 lapisan papan gegelung saiz kecil, saya berharap dapat membantu anda memahami lebih baik 17 lapisan papan gegelung saiz kecil.

  • Lembaga HDI (interconnector ketumpatan tinggi), iaitu, papan interkoneksi berkepadatan tinggi, adalah papan litar dengan ketumpatan pengedaran garis yang agak tinggi menggunakan buta mikro dan dikebumikan melalui teknologi.

  • BGA adalah pakej kecil di papan litar pcb, dan BGA adalah kaedah pembungkusan di mana litar bersepadu menggunakan papan pembawa organik. Berikut adalah kira-kira 8 lapisan BGA PCB kecil, saya harap dapat membantu anda memahami dengan lebih baik 8 lapisan BGA PCB kecil .

  • 5step HDI PCB ditekan 3-6 lapisan terlebih dahulu, maka 2 dan 7 lapisan ditambah, dan akhirnya 1 hingga 8 lapisan ditambah, sebanyak tiga kali. Berikut adalah kira-kira 8 lapisan 3Step HDI, saya berharap dapat membantu anda memahami 8 lapisan 3Step HDI.

  • Substrat DE104 PCB sesuai untuk: substrat khas untuk komunikasi dan industri data besar. Berikut adalah kira -kira 8 lapisan FR408HR, saya berharap dapat membantu anda memahami lebih baik 8 lapisan FR408HR.
